Экспортная Упаковка Пресс-форм и Пластиковых Деталей — Обрешётка, Загрузка Контейнера и Защита от Повреждений

Покупатель в Германии утверждает образцы Т2. Пресс-форма — 4-гнёздная P20 весом 1 200 кг — готова. Экспедитор бронирует 40-футовый контейнер. Изготовитель формы оборачивает её стретч-плёнкой, крепит болтами к деревянному поддону и загружает. Без силикагеля. Без VCI. Без стальной рамы. Контейнер проводит 28 дней в море, дважды пересекает экватор и прибывает в Гамбург в феврале.

Обрешётка впитала влагу. Стретч-плёнка удержала конденсат на поверхности формы. Плоскость разъёма подвижной плиты имеет поверхностную ржавчину на трёх кромках. Выталкиватели — незащищённые, без покрытия — имеют поверхностную коррозию. Покупатель подаёт претензию. Экспедитор ссылается на метод упаковки. Изготовитель формы — на условия перевозки. Страховой оценщик — на неадекватную упаковку как непосредственную причину. Форма требует $1 200 на полировку и замену выталкивателей до запуска в производство. Задержка — 10 дней.

Данное руководство охватывает то, что покупатель должен знать об экспортной упаковке пресс-форм и пластиковых деталей — стандарты обрешётки, защиту от влаги, загрузку контейнера и варианты упаковки деталей. Оно написано для покупателей, которые никогда не получали международную отгрузку пресс-форм и хотят, чтобы оснастка прибыла в том же состоянии, в котором покинула инструментальный цех.

1. Стандарты Обрешётки Пресс-форм

Пресс-форма — не типовой груз. Это прецизионная стальная сборка весом от 200 кг до 15 000 кг, с полированными поверхностями, закалёнными выталкивателями, скользящими компонентами и обработанными плоскостями разъёма, которые должны герметизироваться под давлением впрыска. Обрешётка, защищающая её при международной перевозке — не упаковка, а страховка.

Весовые Классы и Спецификации Обрешётки

Соответствие ISPM 15. Вся древесина, используемая в обрешётке для международных перевозок, должна быть обработана по ISPM 15 — термообработана до температуры ядра 56°C не менее 30 минут и иметь штамп IPPC. Это не опционально. Контейнеры, прибывающие с несоответствующей древесиной, помещаются в карантин, обрабатываются за счёт покупателя или реэкспортируются. Штамп IPPC должен быть виден как минимум на двух сторонах обрешётки.

Требование стальной рамы. Пресс-формы свыше 500 кг не должны отправляться в полностью деревянной обрешётке. Динамические нагрузки при обработке контейнера — форма весом 1 200 кг внутри обрешётки испытывает эффективные нагрузки, в 2–3× превышающие её статический вес при загрузке контейнера, транспортировке автотранспортом и крановой обработке — разрушат чисто деревянный ящик. Сварная рама из стальных труб с болтовыми деревянными вставками передаёт нагрузку на стальную конструкцию. Обрешётка стоит на $200–600 дороже полностью деревянного эквивалента и предотвращает повреждения, ремонт которых стоит в 5–20× дороже.

Внутренняя Фиксация

Пресс-форма должна быть обездвижена внутри обрешётки. Форма, которая может смещаться на 5 мм внутри обрешётки во время перевозки, будет биться о стенку обрешётки 28 дней. Результат: повреждённые компоненты формы, треснувшие панели обрешётки и груз, прибывающий в худшем состоянии, чем отправился.

Требования к внутренней фиксации:

• Болтовое, не винтовое крепление. Форма крепится к основанию обрешётки через монтажные отверстия плит или выделенные подъёмные точки. Шурупы вырываются под динамической нагрузкой. Используйте болты M12–M20 через основание обрешётки в резьбовые вставки в основании формы или сквозные болты с контргайками.
• Никакого контакта с полированными поверхностями. Фиксирующий брус должен контактировать только с основанием формы, зажимными плитами или назначенными некритическими поверхностями. Никогда не фиксируйте по плоскости разъёма, поверхностям полостей, плитам выталкивателей или любым полированным или обработанным поверхностям.
• Беззазорная фиксация. Деревянные бруски, заклиниваемые между формой и стенками обрешётки, должны сидеть плотно. Зазор 2 мм позволяет форме ускоряться на 2 мм до удара — пиковое усилие при ударе многократно выше, чем при плотной посадке.

2. Защита от Влаги

Самый распространённый механизм повреждения при международных перевозках пресс-форм — не удар. Это коррозия.

Герметичный морской контейнер — это конденсационная камера. Дневное солнце нагревает внутреннее пространство контейнера, тёплый воздух удерживает влагу, а ночью контейнер остывает, и вода конденсируется на самых холодных поверхностях — стальной форме. За 28 дней термоциклирования форма многократно увлажняется и высыхает. Незащищённые полированные стальные поверхности покажут поверхностную ржавчину в течение 72 часов.

Слои Защиты

Стандартная процедура для производственной пресс-формы (500–2 000 кг, сталь P20 или H13, международная контейнерная перевозка):

1. Очистить все поверхности — удалить СОЖ, отпечатки пальцев, остатки обработки
2. Нанести лёгкое антикоррозионное масло на всю открытую сталь (плоскость разъёма, вставки полостей, выталкиватели, направляющие колонки, зажимные поверхности)

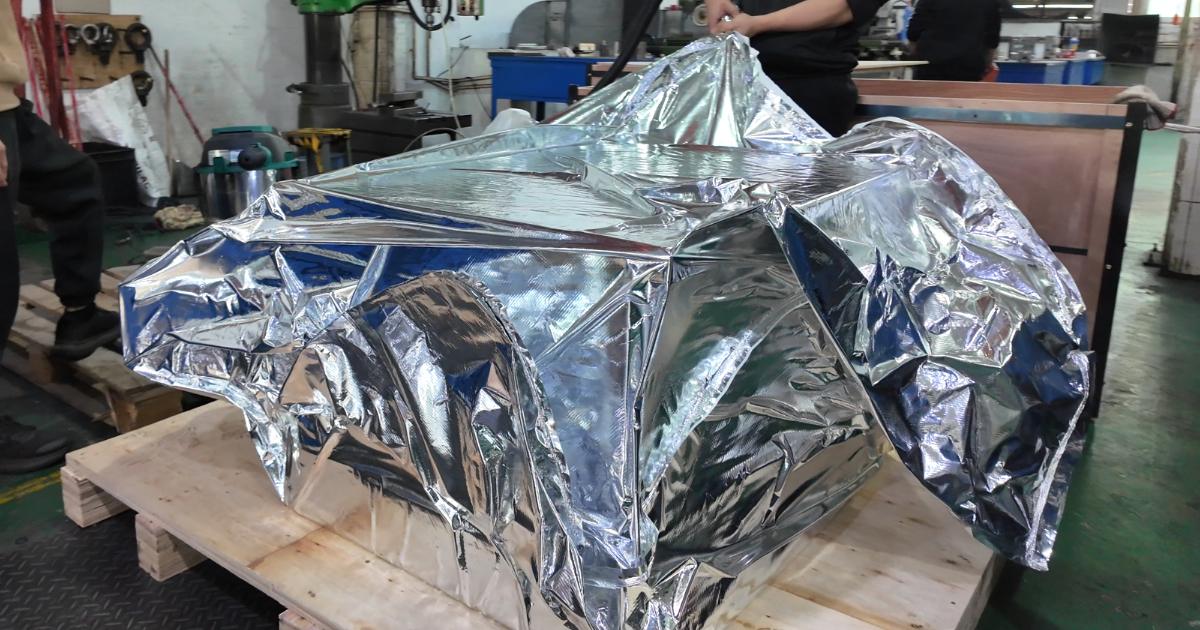

3. Обернуть всю форму в VCI-плёнку, герметизируя скотчем все швы
4. Поместить 1–2 кг силикагеля внутрь VCI-обёртки
5. Закрепить обёрнутую форму болтами к основанию обрешётки
6. Установить внутреннюю фиксацию
7. Закрыть и опечатать обрешётку

Эта процедура добавляет $80–150 материалов и 2 часа труда на упаковку. Стоимость её невыполнения: $500–3 000 ремонта коррозии и 5–15 дней задержки производства.

3. Загрузка Контейнера

То, как форма расположена и закреплена внутри морского контейнера, определяет, прибудет ли она на склад получения или на стол оценщика претензий.

Распределение Нагрузки

Пресс-формы плотные — оснастка весом 1 500 кг занимает, возможно, 2 кубических метра. Нагрузка на пол контейнера в зоне основания обрешётки в 5–10× выше средней нагрузки на пол для генерального груза. Размещайте тяжёлые формы:

• Над точками опоры контейнера, а не в центре пролёта. Пол контейнера наиболее прочен у торцов и наименее прочен в середине неподдерживаемого пролёта при подъёме.
• Распределённо по ширине контейнера. Две обрешётки по 750 кг, расположенные бок о бок, распределяют нагрузку по поперечинам.
• Никогда не концентрируйте на одном борту. Несбалансированный контейнер нестабилен при крановой обработке и будет наклоняться — потенциально роняя груз.

Крепление Обрешётки

Обрешётка с формой весом 1 200 кг внутри контейнера должна выдержать экстренное торможение, штормовое море и крановую обработку. Метод крепления зависит от конструкции обрешётки:

Что едет в одном контейнере с формой. Если форма и первые производственные детали отправляются вместе — обычно для отгрузок T2/T3 — коробки с деталями не должны быть загружены вплотную к обрешётке с формой. Коробки с деталями сминаемы. Обрешётка с формой, сместившаяся на 10 мм к стенке коробки, уничтожает содержимое. Либо загружайте детали в отдельный контейнер, либо постройте разделительную стенку из фанеры между обрешёткой с формой и паллетами с деталями.

4. Упаковка Пластиковых Деталей

Пресс-форма — одна половина отгрузки. Детали, которые она производит — вторая половина, и упаковка деталей варьируется от насыпной промышленной до готовой к рознице.

Варианты Упаковки

Спецификация экспортных коробок. Экспортные коробки для пластиковых деталей должны быть рассчитаны на высоту штабелирования контейнерной загрузки — обычно 6–8 коробок в высоту, причём нижняя коробка несёт 50–80 кг статической нагрузки в течение 4–6 недель. Стандартная спецификация экспортной коробки: двойной гофрокартон (гофр BC, общая толщина 6–7 мм), прочность на разрыв ≥ 1 200 кПа, торцевое сжатие ≥ 6,0 кН/м. Однослойные коробки приемлемы только для деталей с весом брутто коробки менее 5 кг и только при паллетировании.

Паллетирование. Коробки, уложенные вручную, смещаются при перевозке. Паллетированные грузы — коробки, уложенные на поддон ISPM 15, обмотанные стретч-плёнкой и опционально обвязанные лентой — обрабатываются вилочным погрузчиком в точке отправления и назначения. Паллетирование добавляет $15–25 за паллету и снижает повреждения при обработке на порядок.

5. Документация и Маркировка

Правильно упакованная отгрузка прибывает с документацией, позволяющей выполнить таможенную очистку и входной контроль без вскрытия каждой обрешётки.

Требования к маркировке обрешётки:

• Наименование и адрес отправителя и получателя (совпадает с коммерческим инвойсом)
• Номер обрешётки (напр., «1 из 3»)
• Вес брутто и нетто (кг)
• Размеры (Д × Ш × В, см)
• Манипуляционные знаки: стрелка «ВЕРХ», «ХРУПКОЕ», «БЕРЕЧЬ ОТ ВЛАГИ» — по трафарету чёрным, высота знака не менее 80 мм
• Штамп IPPC (на деревянной обрешётке, минимум 2 стороны)
• Отметка центра тяжести для обрешётки свыше 2 000 кг или с асимметричным распределением веса

Пакет документации:

• Коммерческий инвойс (в водонепроницаемом конверте, прикреплён к обрешётке №1, и отдельно по электронной почте)
• Упаковочный лист (тот же метод крепления)
• Копия коносамента / авианакладной
• Сертификат происхождения (если требуется страной назначения)
• Сертификат соответствия ISPM 15 (если требуется)

Пакет документации, прикреплённый к обрешётке, должен находиться в самоклеящемся водонепроницаемом пакете для документов — не на скотче, не на степлере. Скотч отказывает при влажности, а скобы прокалывают документы.

Часто Задаваемые Вопросы

Сколько добавляет экспортная обрешётка к стоимости пресс-формы?

Для формы весом 500–2 000 кг стальная рамная обрешётка ISPM 15 с защитой VCI и внутренней фиксацией стоит $300–$800 в зависимости от размера формы и сложности обрешётки. Это 2–5% от стоимости типичной производственной формы и включено в предложение на форму от любого поставщика с экспортным опытом. Если предложение не включает экспортную обрешётку, уточните, является ли она отдельной позицией — или поставщик рассчитывает на самовывоз.

Можно ли отправить форму авиагрузом вместо моря?

Да, но экономика редко работает. Авиаперевозка стоит в 5–10× дороже морской за килограмм, а пресс-форма — один из самых плотных грузов, которые вы будете отправлять. Форма весом 1 000 кг из Шэньчжэня во Франкфурт стоит примерно $400–600 морем (LCL или доля FCL) и $4 000–$6 000 воздухом. Авиаперевозка имеет смысл только когда задержка производства от 28-дневного морского транзита стоит больше, чем премия за авиа — например, форма, необходимая для соблюдения срока подачи в регулирующие органы, или остановленная производственная линия, ждущая оснастку.

В чём разница между LCL и FCL для отгрузок пресс-форм?

LCL (Less than Container Load) означает, что ваша обрешётка делит контейнер с другим грузом. FCL (Full Container Load) означает, что вы контролируете весь контейнер. Для форм свыше 500 кг FCL настоятельно предпочтителен — форма весом 1 200 кг в контейнере LCL загружается, выгружается и перегружается на пунктах консолидации и деконсолидации, умножая риск повреждения при обработке. Разница в стоимости для одного 20-футового контейнера из Шэньчжэня в европейский порт обычно составляет на $400–800 больше за FCL против доли LCL. Для формы за $15 000–50 000 это не та статья, на которой стоит экономить.

Экспортная упаковка — последний шаг в процессе изготовления пресс-формы, и она определяет, будет ли оснастка, прибывшая на ваш объект, той же оснасткой, которая покинула заводской цех. Указывайте требования к обрешётке в RFQ — ISPM 15, стальная рама для оснастки свыше 500 кг, обёртка VCI, силикагель, болтовая фиксация. Проверяйте обрешётку по фото до отправки формы поставщиком. Обрешётка за $500, предотвращающая ремонт за $3 000 и двухнедельную задержку, имеет самый высокий ROI среди всех позиций заказа на пресс-форму.
