Soporte de Impresora POS: Optimización del Espesor de Pared con Análisis Térmico en PC+20% GF para Caja Registradora Minorista

Resumen del Proyecto

Un fabricante de equipos de punto de venta que desarrollaba un sistema de caja registradora minorista requería un molde de producción para el soporte de montaje interno de la impresora de recibos — un componente de chasis estructural de 121 × 127 × 62 mm que localiza y fija el mecanismo de la impresora térmica de recibos dentro del gabinete de la caja registradora. Con 80 gramos y un espesor de pared nominal de 2,5 mm en PC+20% GF (policarbonato reforzado con fibra de vidrio), el soporte debe mantener la precisión dimensional en sus interfaces de montaje mientras soporta la carga vibratoria del mecanismo de la impresora durante ciclos continuos de impresión de recibos.

La geometría de la pieza presentaba un desafío clásico de DFM (Diseño para Fabricación): el diseño inicial de la pieza contenía una variación de espesor de pared desde 2,5 mm en las secciones más gruesas hasta 1,0 mm en las más delgadas — una relación de 2,5:1 que crea velocidades de enfriamiento diferenciales, contracción desigual y una alta probabilidad de deformación e inestabilidad dimensional en un material reforzado con fibra de vidrio donde la orientación de las fibras amplifica la contracción anisotrópica.

JBRplas realizó un análisis térmico (Análisis de Temperatura) del diseño original de la pieza para mapear la distribución del espesor de pared, identificar zonas de concentración de tensiones y desarrollar una estrategia de reducción selectiva de material. El diseño optimizado logró un rango de espesor de pared uniforme de 1,5–2,3 mm — eliminando la variación de 2,5:1 que impulsaba el riesgo de deformación — manteniendo todas las interfaces de montaje funcionales y las rutas de carga estructurales.

El molde se ejecutó como una configuración de tres placas con canal frío y una entrada de pasador (Φ1,0 mm × 0,1 mm de profundidad), dos correderas laterales mecánicas para las características de acción lateral y superficies de cavidad pulidas. El diseño de tres placas permite la separación automática del canal en la línea de partición del molde — el canal frío se separa de la pieza durante la apertura del molde sin intervención del operador, y el material del canal frío es completamente reciclable.

Especificaciones de la Pieza

Enfoque de Ingeniería

Análisis Térmico DFM — Identificación de la Causa Raíz del Riesgo de Deformación

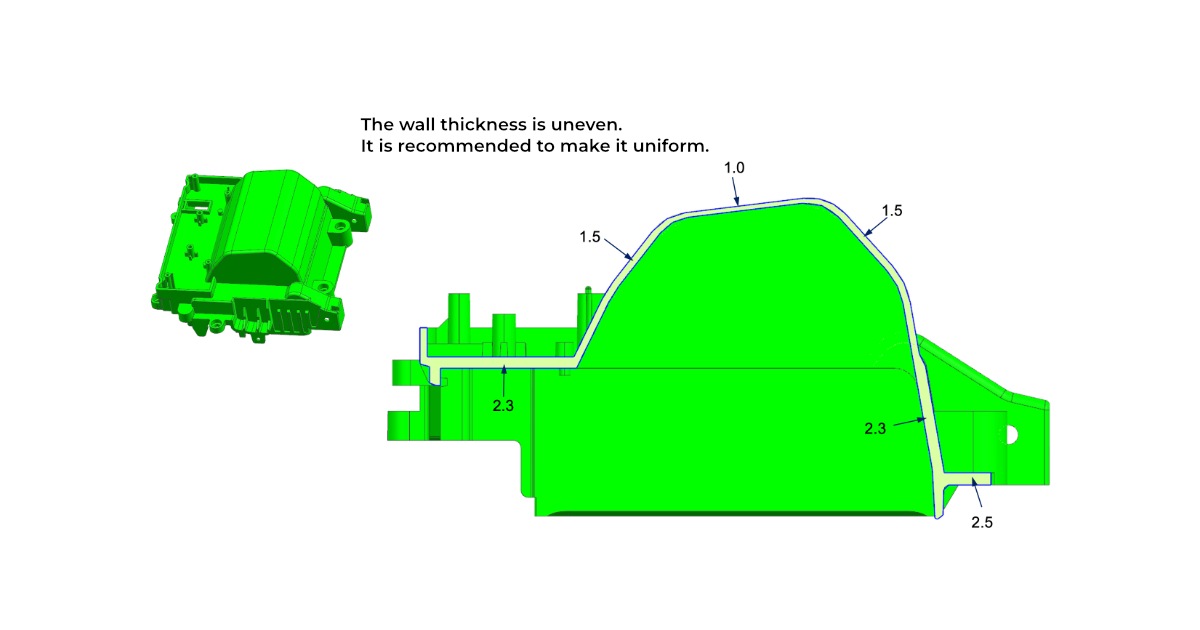

Antes de iniciar el utillaje, JBRplas realizó un análisis térmico de la geometría original de la pieza para mapear la distribución del espesor de pared en todas las secciones del soporte. El análisis reveló una variación significativa del espesor de pared:

• Sección más gruesa: 2,5 mm — concentrada en el área del resalte de montaje circular superior, los nervios estructurales del lado de las correderas y la zona de la brida inferior
• Espesor promedio: 2,3 mm — en las paredes principales del cuerpo
• Sección más delgada: 1,0 mm — en las zonas de transición entre las paredes principales y las conexiones de alma más delgadas

Una variación de espesor de 2,5 mm a 1,0 mm — una relación de 2,5:1 — crea tres problemas interactivos en un material reforzado con fibra de vidrio:

1. Velocidad de enfriamiento diferencial. Las secciones de 2,5 mm se enfrían sustancialmente más lento que las secciones de 1,0 mm. Durante la fase de enfriamiento, las secciones más delgadas se solidifican y contraen primero, mientras que las secciones más gruesas permanecen fundidas y continúan contrayéndose. Este desajuste temporal en la contracción genera tensión residual interna — las secciones más delgadas, ya rígidas, resisten la contracción de las secciones más gruesas que aún se están contrayendo, acumulando tensión que se libera como deformación después de la expulsión.

2. Disparidad en la orientación de fibras. En PC+20% GF, las fibras de vidrio se alinean con la dirección del flujo durante el llenado del molde. En las secciones gruesas, la menor tasa de cizallamiento produce una orientación de fibras más aleatoria; en las secciones delgadas, la mayor tasa de cizallamiento produce una fuerte alineación en la dirección del flujo. Esto crea una diferencia en la contracción direccional — las secciones delgadas altamente orientadas se contraen significativamente más en la dirección transversal al flujo que las secciones gruesas, amplificando la tendencia a la deformación más allá de lo que predeciría la variación del espesor de pared por sí sola.

3. Formación de marcas de rechupe en transiciones de espesor. La unión donde una sección de 2,5 mm transiciona a una sección de 1,0 mm representa una masa localizada de material que se enfría más lentamente que cualquiera de las paredes adyacentes. Esto crea un déficit volumétrico (rechupe) que, en una superficie de soporte interna, afecta la precisión dimensional en las interfaces de montaje.

Optimización del Espesor de Pared — Reducción de Material en Tres Caras

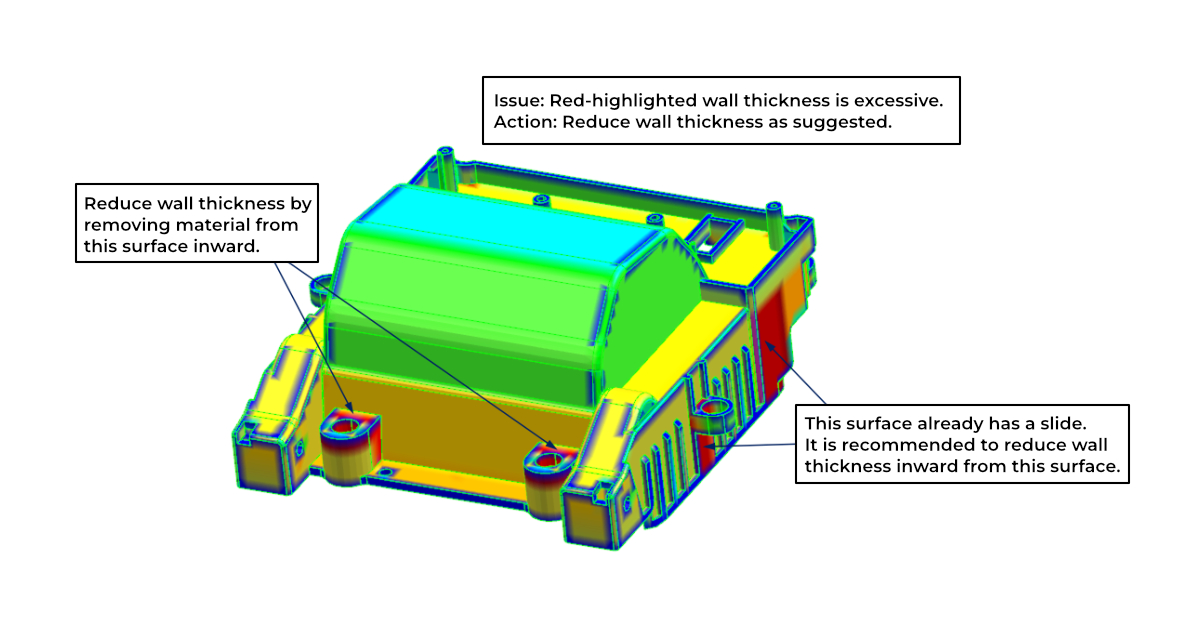

JBRplas propuso una estrategia de reducción selectiva de material en tres caras específicas del soporte, reduciendo las zonas de 2,5 mm de espesor para lograr una distribución uniforme de 1,5–2,3 mm en toda la pieza:

Cara 1 — Área Circular Superior. El resalte circular superior y la plataforma circundante medían hasta 2,5 mm — la sección más gruesa del diseño original. JBRplas especificó una reducción unilateral de material de 0,5–1,0 mm desde la cara designada, haciendo la transición del espesor suavemente desde la raíz del resalte (donde algo de masa estructural está justificada por la carga del sujetador) hasta 1,5 mm en la periferia. El gradiente de transición garantiza que no haya escalones abruptos de espesor que crearían una nueva concentración de tensiones.

Cara 2 — Zona Estructural del Lado de Correderas. La región adyacente a las dos correderas laterales mecánicas contenía nervios de refuerzo y resaltes de montaje que producían secciones localizadas de 2,5 mm. JBRplas redujo el material de la cara interna — accesible porque la acción de la corredera ya crea una abertura lateral en el molde — llevando el espesor a aproximadamente 2,0 mm. Esta reducción preservó la función estructural de las características del lado de las correderas (las correderas forman geometría de socavado que debe permanecer dimensionalmente estable) mientras eliminaba el exceso de masa que impulsaba el enfriamiento diferencial.

Cara 3 — Área de la Brida Inferior. La brida de montaje inferior, diseñada para asentarse contra el chasis de la caja registradora, medía hasta 2,5 mm en zonas localizadas. JBRplas redujo esto a un espesor uniforme de 1,5 mm — el espesor de pared mínimo en la distribución optimizada. A 1,5 mm, la brida retiene suficiente resistencia a la compresión para la carga de montaje (el soporte pesa 80 g y soporta un mecanismo de impresora térmica de aproximadamente 200–300 g — la carga estática sobre la brida es inferior a 4 N por punto de montaje), mientras que el espesor uniforme elimina los puntos calientes localizados que de otro modo producirían marcas de rechupe en la unión de la brida con la pared.

El resultado de la reducción en tres caras es una distribución del espesor de pared de 1,5–2,3 mm — una relación de aproximadamente 1,5:1, reducida desde la relación original de 2,5:1. Este rango de espesor más estrecho produce un enfriamiento más uniforme, menor tensión residual y un riesgo de deformación sustancialmente menor. Las transiciones suaves de espesor — logradas mediante reducción gradual en lugar de cambios escalonados — evitan la concentración de tensiones que ocurriría en un escalón abrupto de espesor.

Optimización del Ángulo de Desmoldeo en Inserciones de Cierre — Eliminación de Rebaba en Cuatro Ubicaciones

El diseño del soporte incorpora cuatro posiciones de inserción de cierre (枕位插穿) donde los insertos de núcleo y cavidad se encuentran para formar agujeros pasantes, ranuras o características de la línea de partición. En el diseño original, estas superficies de cierre estaban diseñadas con un ángulo de desmoldeo mínimo o nulo — produciendo una interfaz casi vertical entre las dos mitades del molde.

En un molde de tres placas que procesa PC+20% GF con una fuerza de cierre de 160 T, una superficie de cierre con ángulo cero crea dos problemas:

1. Formación de rebaba. Cuando el molde se cierra, las superficies de cierre deben acoplarse con precisión para evitar que el fundido entre en el espacio de la interfaz. Con ángulo cero, cualquier desalineación leve entre núcleo y cavidad — por expansión térmica, deflexión de la placa de la prensa o desgaste del inserto — crea un espacio en el cierre que se llena con fundido, produciendo rebaba en la pieza moldeada.

2. Aceleración del desgaste del inserto. Un cierre con ángulo cero significa que las superficies de acoplamiento se deslizan entre sí durante cada ciclo de cierre y apertura del molde. El contenido de fibra de vidrio en PC+20% GF es abrasivo — cualquier rebaba que se solidifique en la interfaz de cierre actúa como compuesto de rectificado durante la apertura del molde, acelerando el desgaste del inserto y agrandando progresivamente la holgura del cierre durante la vida útil del molde.

JBRplas agregó un ángulo de desmoldeo de 3° por lado en las cuatro posiciones de inserto de cierre. El ángulo de 3° proporciona tres beneficios:

• Cierre autoalineante. La interfaz cónica guía los insertos de núcleo y cavidad hacia la alineación a medida que el molde se cierra — el ángulo actúa como entrada, compensando desalineaciones menores y asegurando que las caras de cierre se acoplen limpiamente antes de que se aplique la presión de inyección.
• Resistencia a la rebaba. La interfaz angulada crea un efecto de acuñamiento bajo la fuerza de cierre — la presión de cierre de 160 T impulsa las caras cónicas juntas, cerrando cualquier microespacio en el cierre y evitando la penetración del fundido. El ángulo de 3° es suficiente para crear esta acción de acuñamiento sin requerir fuerza de cierre excesiva.
• Desgaste reducido. El ángulo de desmoldeo significa que las superficies de acoplamiento no rozan entre sí durante la apertura del molde — el núcleo se retrae a lo largo de la dirección del desmoldeo, liberándose limpiamente del inserto de cavidad sin rectificar residuos de rebaba solidificada contra las caras de cierre.

Selección de Material — Por qué PC+20% GF para un Soporte Interno de Impresora

La selección del material PC+20% GF para este soporte estructural interno está impulsada por tres requisitos funcionales específicos de una aplicación de montaje de impresora de recibos:

1. Estabilidad dimensional bajo carga térmica. Una impresora térmica de recibos opera a temperaturas de impresión de 50–80 °C en el cabezal de impresión — y en un gabinete de caja registradora con ventilación limitada, la temperatura ambiente alrededor del soporte puede alcanzar 45–55 °C durante la operación continua. El ABS estándar, con una temperatura de deflexión térmica (HDT) de aproximadamente 85–95 °C a 1,82 MPa, estaría operando dentro de 30–40 °C de su punto de ablandamiento — demasiado cerca para una estabilidad dimensional sostenida. El PC+20% GF proporciona una HDT de aproximadamente 135–145 °C a 1,82 MPa, proporcionando un margen que excede los 80 °C por encima de la temperatura máxima de servicio.

2. Rigidez para carga vibratoria. La impresora de recibos cicla continuamente durante la impresión — el motor de avance de papel, el mecanismo de corte y el carro del cabezal de impresión generan vibración que se transmite a través de los puntos de montaje hacia el soporte. Un material con rigidez insuficiente amplificaría esta vibración, afectando potencialmente la calidad de impresión a través de resonancia o, con el tiempo, produciendo fatiga en los resaltes de montaje. El refuerzo de fibra de vidrio al 20 % aumenta el módulo de flexión de aproximadamente 2.300 MPa (PC sin relleno) a aproximadamente 5.500–6.500 MPa — aproximadamente 2,5× la rigidez del PC sin relleno y aproximadamente 3× la del ABS estándar. Este módulo elevado desplaza la frecuencia natural del soporte por encima de las frecuencias de excitación del mecanismo de la impresora, evitando la resonancia en el rango operativo.

3. Resistencia a la fluencia bajo carga de sujeción sostenida. Los tornillos de montaje que fijan el soporte al chasis de la caja registradora aplican una carga de compresión sostenida en las ubicaciones de los resaltes. Durante la vida útil del producto — potencialmente 5–7 años de operación minorista continua — la fluencia (deformación dependiente del tiempo bajo carga constante) podría aflojar el montaje, produciendo vibraciones o desalineación. El refuerzo de fibra de vidrio en PC+20% GF mejora significativamente la resistencia a la fluencia en comparación con el PC sin relleno o el ABS — las fibras actúan como elementos portantes que resisten el movimiento de las cadenas moleculares responsable de la deformación por fluencia.

La contrapartida del refuerzo de fibra de vidrio es una mayor viscosidad del fundido y desgaste abrasivo en el molde. La carga de 20 % GF eleva sustancialmente la viscosidad del fundido — el PC+20% GF requiere mayor presión de inyección y una velocidad de inyección más rápida que el PC sin relleno para llenar la cavidad antes de que el frente de flujo se congele. La prensa de 160 T especificada para este molde proporciona capacidad de presión de inyección adecuada para el peso de inyección de 80 g a través de una entrada de pasador en una configuración de cavidad única.

Molde de Tres Placas con Canal Frío — Justificación del Diseño

La configuración de molde de tres placas fue seleccionada para esta aplicación basándose en tres consideraciones de ingeniería:

1. Flexibilidad de posicionamiento de la entrada de pasador. Una entrada de pasador requiere que la entrada esté posicionada en la superficie de la pieza — no en el borde de la línea de partición. En un molde de dos placas, esto requeriría una entrada submarina o una entrada directa de bebedero, ninguna de las cuales proporciona la flexibilidad de colocación de entrada necesaria para esta geometría de soporte. El diseño de tres placas separa el canal de la pieza en una segunda línea de partición (la placa desmoldadora), permitiendo que la entrada de pasador se posicione en cualquier lugar de la superficie de la pieza para un llenado óptimo. En este soporte, la entrada de pasador está posicionada en una superficie interna no funcional donde el vestigio de entrada de Φ1,0 mm — controlado por la profundidad de 0,1 mm — no interfiere con el ensamblaje ni la función.

2. Separación automática del canal. Durante la apertura del molde, la secuencia del molde de tres placas abre la primera línea de partición (entre la placa de canales y la placa desmoldadora), separando el canal frío de la pieza. El canal permanece unido al tirador de bebedero en la placa de canales, mientras que la pieza permanece en el núcleo. En la apertura de la segunda línea de partición, el canal es expulsado de la placa de canales. Toda la secuencia es automática — no se necesita operador para cortar o separar canales de las piezas, eliminando una operación manual secundaria y su coste de mano de obra asociado y variabilidad de tiempo de ciclo.

3. Reciclabilidad del material del canal frío. El sistema de canal frío produce un canal solidificado — el material PC+20% GF que llena los conductos del canal durante la inyección. A diferencia de un sistema de canal caliente donde el material del canal permanece fundido, el canal frío se solidifica y se expulsa como una pieza separada. Este canal solidificado es molible — puede molerse y mezclarse con material virgen a una proporción controlada de material reciclado (típicamente 15–25 % para materiales reforzados con fibra de vidrio donde la degradación de la longitud de fibra en el reciclado debe gestionarse). El enfoque de canal frío evita el mayor coste de utillaje y la complejidad de mantenimiento de un sistema de canal caliente — apropiado para un molde de cavidad única con peso de inyección de 80 g donde la relación peso del canal respecto a la pieza es manejable.

Diseño de la Entrada de Pasador y el Rebaje

La especificación de la entrada de pasador — Φ1,0 mm × 0,1 mm de profundidad — está dimensionada para PC+20% GF en una aplicación de cavidad única:

• Φ1,0 mm de diámetro proporciona suficiente área de flujo para el peso de inyección de 80 g mientras mantiene un tiempo de congelación de la entrada lo suficientemente corto para que la entrada selle antes de que termine la fase de presión de mantenimiento. Un diámetro de entrada inferior a 0,8 mm aumentaría el calentamiento por cizallamiento en la entrada — una preocupación con material reforzado con fibra de vidrio donde el cizallamiento excesivo puede romper las fibras, reduciendo las propiedades mecánicas en la región de la entrada. Un diámetro superior a 1,2 mm extendería el tiempo de congelación de la entrada, reduciendo la eficiencia del tiempo de ciclo sin un beneficio de llenado correspondiente en este peso de inyección.

• 0,1 mm de profundidad crea un vestigio de entrada controlado — el rebaje elevado en la superficie de la pieza donde se rompe la entrada. A 0,1 mm, el vestigio está por debajo del umbral de control de rebaba de 0,5 mm y no interfiere con la función de montaje del soporte. La profundidad también crea un punto de rotura predeterminado — la entrada se separa limpiamente en la profundidad en lugar de rasgarse irregularmente en la superficie de la pieza.

La especificación del rebaje — Φ3,0 mm × 0,5 mm de profundidad — está posicionada en la ubicación de la entrada para servir como reservorio de rechupe. A medida que la sección de pared de 2,3 mm alrededor de la entrada se enfría y contrae, el rebaje (una sección localizada más gruesa de Φ3,0 mm) permanece fundido ligeramente más tiempo, alimentando material de vuelta a la región de contracción de la entrada. Esto evita una marca de rechupe en la entrada — un defecto cosmético común que, aunque no es crítico en un soporte interno, indicaría un empaquetamiento inconsistente y un posible punto débil en la ubicación de la entrada.

Detalles del Diseño del Molde

Las dos correderas mecánicas forman los socavados de acción lateral en el soporte — características que no pueden liberarse mediante la dirección principal de apertura del molde. En un molde de tres placas, la actuación de la corredera se integra en la secuencia de apertura del molde: las correderas se retraen durante la apertura de la primera línea de partición antes de que la pieza se desmolde del núcleo, asegurando una liberación limpia de la geometría de socavado sin marcas de arrastre ni deformación.

La superficie de cavidad pulida (省光) está especificada para el soporte interno — aunque esta es una pieza no cosmética, una superficie pulida reduce la fricción de expulsión, minimiza la adhesión de cualquier residuo de desgasificación del material PC y extiende el intervalo entre ciclos de limpieza del molde.

Proceso de Moldeo por Inyección

La ventana de procesamiento para PC+20% GF es más estrecha y exigente que para PC sin relleno. El refuerzo de fibra de vidrio eleva la viscosidad del fundido y reduce el índice de fluidez — la temperatura del cilindro debe mantenerse a 280–300 °C para lograr una fluidez adecuada del fundido para llenar la cavidad, aproximadamente 20–30 °C más alta que las temperaturas de procesamiento del PC sin relleno. Sin embargo, el límite superior está restringido por la estabilidad térmica de la resina de PC — por encima de 310 °C, la degradación del peso molecular se acelera, produciendo una reducción medible en la resistencia al impacto de la pieza terminada.

El secado del material es particularmente crítico para PC+20% GF. El policarbonato es higroscópico — absorbe la humedad atmosférica que, si no se elimina antes del procesamiento, hidroliza las cadenas de polímero a la temperatura de fusión, produciendo burbujas (velo), reduciendo el peso molecular y comprometiendo las propiedades mecánicas. El ciclo de secado de 120 °C × 4 horas con un secador desecante de punto de rocío reduce el contenido de humedad por debajo del 0,02 % — el umbral por encima del cual la degradación hidrolítica se vuelve medible en PC. El refuerzo de fibra de vidrio no reduce el requisito de secado; si acaso, la mayor temperatura de procesamiento hace que el control de humedad sea más crítico porque las velocidades de reacción de hidrólisis aumentan con la temperatura.

La temperatura del molde de 80–100 °C es esencial para la calidad superficial y el control dimensional del PC+20% GF. A temperaturas de molde inferiores a 70 °C, la piel del fundido se congela demasiado rápido, produciendo un acabado superficial opaco y aumentando la tensión interna moldeada. A 80–100 °C, la temperatura de la superficie del molde permite que el fundido reproduzca la superficie de la cavidad pulida antes de que la piel se solidifique, mientras proporciona una velocidad de enfriamiento suficiente para la eficiencia del tiempo de ciclo. La temperatura elevada del molde también reduce el diferencial de velocidad de enfriamiento entre secciones gruesas y delgadas — apoyando directamente la estrategia de optimización del espesor de pared al producir una contracción más uniforme en toda la pieza.

Control de Calidad

Cada lote de producción se somete a un protocolo de inspección estructurado:

• Inspección dimensional — CMM completo en primera pieza y muestreo 1:200; dimensiones generales verificadas contra 121,0 ± 0,2 × 127,0 ± 0,2 × 62,0 ± 0,2 mm; posiciones de los agujeros de montaje verificadas contra ±0,15 mm
• Verificación del espesor de pared — Medición con calibre de espesor ultrasónico en 12 puntos definidos en las tres caras optimizadas en muestras 1:50; espesor dentro del rango de 1,5–2,3 mm en todos los puntos medidos
• Inspección de rebaba — Inspección visual 100 % bajo 800 lux en ubicaciones de cierre y área de entrada; rebaba residual ≤0,5 mm; vestigio de entrada ≤0,1 mm sobre la superficie
• Medición de deformación — Barrido con comparador de esfera en el plano de la brida de montaje en muestras 1:100; desviación de planitud <0,3 mm
• Integridad de cierre — Verificación con calibre Pasa/No Pasa en las cuatro dimensiones de agujeros/ranuras de cierre; 5 piezas por turno
• Apariencia superficial — Inspección visual 100 % para marcas de rechupe, marcas de quemadura, velo y calidad de entrada en superficies pulidas
• Consistencia de peso — Variación de peso disparo a disparo <1,5 %
• Prueba de ajuste de montaje — Ensamblaje funcional con el mecanismo de impresora y el chasis de caja registradora correspondientes en muestras 1:200; todos los puntos de montaje acoplan sin interferencia

Resultados

La optimización del espesor de pared en tres caras demostró ser eficaz para eliminar la tendencia a la deformación identificada en el análisis térmico original. La distribución de espesor optimizada de 1,6–2,2 mm — una relación de aproximadamente 1,4:1, reducida desde la relación original de 2,5:1 — produjo una desviación de planitud de 0,21 mm en la brida de montaje, muy dentro del objetivo de 0,3 mm. Las transiciones suaves de espesor entre las secciones reducidas y las conservadas evitaron que se desarrollara nueva concentración de tensiones en las zonas de transición.

El ángulo de desmoldeo de 3° en las cuatro posiciones de inserto eliminó el riesgo de rebaba que un diseño con ángulo cero habría presentado con PC+20% GF. Las cuatro ubicaciones de cierre produjeron rebaba ≤0,3 mm — por debajo del umbral de 0,5 mm — en toda la producción. El ángulo también proporcionó la reducción de desgaste del inserto esperada: después de 50.000 disparos, los insertos de cierre no mostraron aumento medible de la holgura.

La configuración de tres placas con canal frío y separación automática del canal eliminó la operación manual secundaria de desbarbado de entrada, reduciendo el contenido de mano de obra por pieza. El material del canal frío — PC+20% GF — fue molido y mezclado al 20 % de proporción de reciclado sin impacto medible en las propiedades mecánicas ni en la consistencia dimensional, según lo confirmado por la variación de peso disparo a disparo de 0,9 % y los valores de Cpk estables en toda la producción.

Este caso práctico demuestra la capacidad de DFM de JBRplas para la optimización del espesor de pared — incluyendo reducción de material impulsada por análisis térmico en tres caras, ingeniería de ángulo de desmoldeo en insertos de cierre para eliminación de rebaba en materiales reforzados con fibra de vidrio, y diseño de molde de tres placas con canal frío y entrada de pasador con separación automática del canal para producción eficiente en cavidad única.
