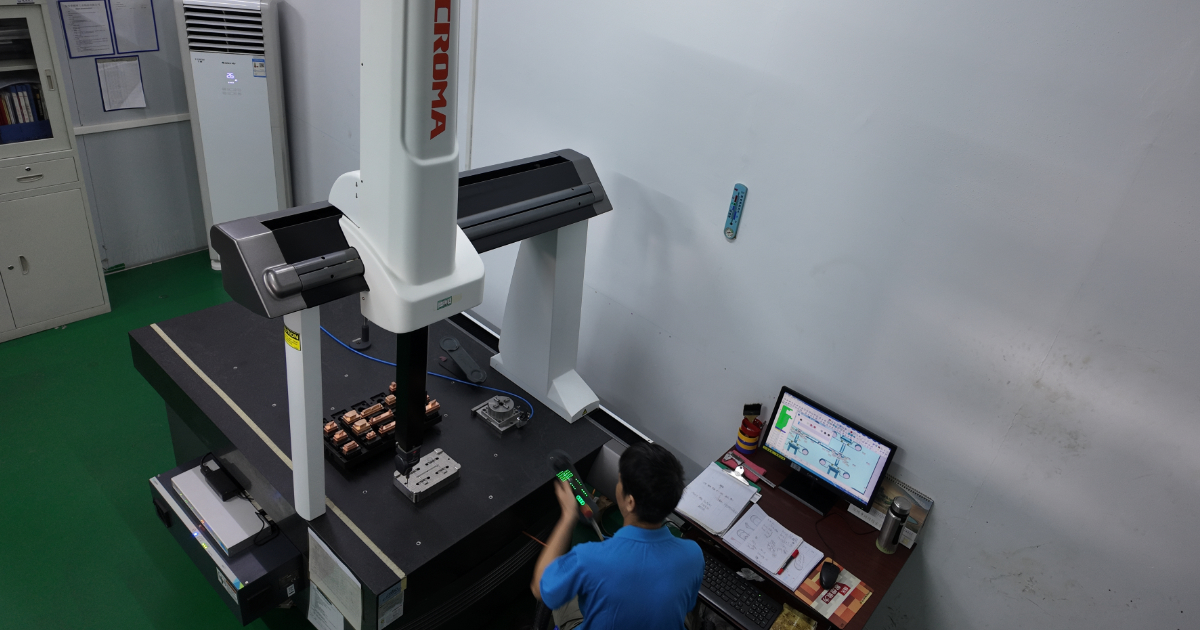

Wann Spritzguss einen Reinraum braucht — ISO 14644 Klasse 7 vs 8 und Kostentreiber

Ein Medizintechnik-Ingenieur hat uns einmal gefragt: „Brauche ich für dieses Teil Reinraumspritzguss?"

Das Teil war ein Gehäuse für ein Diagnosegerät — ein Tischgerät, das nie mit einem Patienten in Kontakt kommt. Die Antwort war nein. Eine Standard-Spritzgussumgebung mit guter Fertigungshygiene war vollkommen ausreichend. Der Ingenieur sparte 20 % der Teilekosten, weil er keine Reinraumproduktion vorgab, wo keine erforderlich war.

Drei Monate später fragte derselbe Ingenieur nach einem anderen Teil — einem Kassettengehäuse, das eine Patientenblutprobe aufnimmt. Die Antwort war ja. Reinraumspritzguss nach ISO 8 mit vollständiger Chargenrückverfolgbarkeit. Das Teil kam direkt mit der Probe in Kontakt, und Partikelkontamination hätte das Testergebnis ungültig gemacht.

Reinraumspritzguss ist eine Fähigkeit, kein Standardfall. Dieser Leitfaden erklärt, wann Sie ihn brauchen, was er umfasst und was er kostet — damit Sie eine begründete Entscheidung treffen und nicht aus Vorsicht mit „ja" oder aus Kostendruck mit „nein" antworten.

Was „Reinraum" im Spritzguss bedeutet

Im Spritzguss ist ein Reinraum eine Produktionszelle in kontrollierter Umgebung, in der Partikelkonzentration in der Luft, Temperatur, Luftfeuchtigkeit und Personalprotokoll spezifiziert, überwacht und dokumentiert sind. Er ist kein abgetrennter Winkel der Hauptproduktionsfläche. Ein richtiger Reinraum ist ein eigens errichteter Raum mit eigener Luftführung, eigenen Maschinen, eigenem Personal und eigenen Qualitätsverfahren.

„Dediziert" ist dabei kein Formalbegriff. Eine Zelle, die mit Nicht-Reinraum-Aufträgen geteilt wird, verliert genau die Größen, die sie definieren: Der Überdruck lässt sich nicht halten, wenn Türen im Produktionstakt aufgehen, die Partikelzählung wird von Fremdeinträgen überlagert, und das Einkleideprotokoll gilt nur so lange, wie niemand den Raum in Straßenkleidung betritt. Deshalb bedeutet Reinraumspritzguss in der Praxis eine Maschine, die diesen Raum nicht verlässt.

Reinräume werden nach ISO 14644-1 über die maximal zulässige Konzentration luftgetragener Partikel pro Kubikmeter Luft klassifiziert.

ISO 8 ist der Standard für die meisten Medizintechnik-Programme. Die Klasse liefert ein kontrolliertes Reinheitsniveau, das für Teile ausreicht, die mit Patientenproben, Arzneimittelpfaden oder sterilen Feldern in Kontakt kommen — ohne die erheblichen Mehrkosten von ISO 7.

ISO 7 ist erforderlich für Implantatkomponenten, für Teile, die während einer Operation in das sterile Feld gelangen, und für Linsen optischer Qualität, bei denen ein einziges Partikel von 0,5 μm auf der Oberfläche Ausschuss bedeutet.

ISO 9 ist kein Reinraum. Es ist normale Raumluft — eine konventionelle Spritzgussfläche. Die überwiegende Mehrheit aller spritzgegossenen Teile entsteht in ISO-9-Umgebungen und ist für ihren Zweck geeignet.

JBRplas betreibt eine Zelle nach ISO 8 (Klasse 100.000) — die Seite zum Reinraumspritzguss listet Maschinenbereich, Filtersonde und Materialien, und Medizintechnik beschreibt den Qualifizierungsweg für patientenberührende Teile.

Wann Reinraumspritzguss erforderlich ist

Die Entscheidung für Reinraumspritzguss wird von drei Erwägungen getragen: regulatorisch, funktional und kommerziell.

Regulatorische Anforderungen

Wenn für Ihr Teil eine Norm des Qualitätsmanagementsystems gilt, die Produktion in kontrollierter Umgebung vorschreibt, haben Sie keine Wahl. Reinraumspritzguss ist dann eine Konformitätsanforderung, keine Kostenentscheidung.

Die entscheidende Formulierung in diesen Vorschriften lautet „where contamination affects fitness for purpose" — also dort, wo Kontamination die Gebrauchstauglichkeit beeinträchtigt. Das ist der Prüfstein. Wenn ein Staubpartikel auf dem gespritzten Teil einen Funktionsausfall verursacht — einen verstopften Fluidkanal, eine falsche Diagnoseanzeige, einen Kurzschluss in einem Mikroteilungs-Steckverbinder —, dann ist Reinraumspritzguss erforderlich. Wenn ein Staubpartikel kosmetisch ist und sich vor der Montage abwischen lässt, ist Reinraumspritzguss nicht erforderlich.

Funktionale Anforderungen

Kommerzielle Anforderungen

Manche Kunden schreiben Reinraumspritzguss vor, auch wenn er funktional nicht notwendig ist — weil ihre Qualitätsvereinbarung ihn verlangt, ihr Endkunde ihn erwartet oder ihre Risikobeurteilung ihn empfiehlt. In diesen Fällen ist Reinraumspritzguss eine vertragliche Anforderung, und die Kosten werden als Teil des Programms akzeptiert.

Die Zelle zu bauen ist die leichtere Hälfte. Ausbeute- und Reinheitsverluste entstehen überwiegend an der Übergabe zwischen Spritzguss und Montage — Reinraumspritzguss und Montage beschreibt, wie dieser Übergang zu konstruieren ist.

Wie eine Reinraum-Spritzgusszelle aussieht

Eine serienreife ISO-8-Zelle ist nicht einfach eine Maschine in einem Raum mit HEPA-Filter. Sie ist ein integriertes System:

Luftführung: HEPA-Filterung der Zuluft, 99,97 % Abscheidegrad bei 0,3 μm. Mindestens 20 Luftwechsel pro Stunde. Überdruck gegenüber den umgebenden Bereichen — beim Öffnen der Tür strömt Luft nach außen, was das Eindringen von Kontamination verhindert. Temperatur auf 20–24 °C ±2 °C gehalten. Relative Luftfeuchtigkeit 40–60 % RH.

Maschinen: Dediziert für den Reinraum — keine Rotation auf die Hauptproduktionsfläche. Servo-hydraulische Antriebe (geringere Partikelentstehung als bei Standardhydraulik). Automatische Teileentnahme an allen Maschinen — kein Handkontakt des Bedieners mit dem Teil nach dem Auswerfen.

Personalprotokoll: Vollständige Einkleidung — Reinraumanzug, Haarnetz, Bartschutz, Handschuhe, Schuhüberzieher. Einkleidebereich mit Spiegelkontrolle. Keine persönlichen Gegenstände, keine Lebensmittel, kein Karton im Reinraum. Dedizierte Reinraumwerkzeuge — keine gemeinsame Nutzung mit der Hauptproduktionsfläche.

Materialhandhabung: Geschlossene Granulatbehälter mit dedizierten Trocknern. Das Granulat wird in versiegelten Gebinden in den Reinraum gebracht und unter kontrollierten Bedingungen beschickt. Keine offene Materialhandhabung.

Umgebungsüberwachung: Partikelzähler-Protokollierung zu Beginn jeder Schicht. Temperatur und Luftfeuchtigkeit werden kontinuierlich überwacht und aufgezeichnet. Die Daten bleiben für das Dokumentationspaket des Programms erhalten.

Was Reinraumspritzguss kostet

Reinraumspritzguss erzeugt Kosten auf drei Ebenen: fix (Anlage), halbvariabel (Arbeit) und pro Teil (Dokumentation).

Der gesamte Aufpreis pro Teil für ISO-8-Reinraumspritzguss liegt typisch bei 15–25 % gegenüber Standard-Spritzguss. Für ISO 7 beträgt der Aufpreis 30–50 % — getrieben durch höhere Luftwechselraten, strengere Einkleidung und niedrigere Obergrenzen der Personaldichte.

Die drei Ebenen verhalten sich unterschiedlich. Die Anlage ist fix und wird über alle Reinraumprogramme amortisiert — sie ist damit der Grund, warum ein Reinraumspritzgießer ein Portfolio braucht und nicht einen einzelnen Auftrag. Die Einkleidung ist halbvariabel: Sie skaliert mit Schichtwechseln und Personalstärke, nicht mit der Teilemenge. Nur die teilebezogenen Posten — Dokumentationspaket und zusätzliche Sichtprüfung — laufen linear mit der Stückzahl mit. Genau deshalb ist die Bindung der Maschine der eigentliche Engpass und nicht der Quadratmeterpreis des Raums: Eine dedizierte Maschine lässt sich nicht mit Nicht-Reinraum-Arbeit auslasten, und diese entgangene Auslastung ist der Posten, der in Angeboten am seltensten ausgewiesen wird.

Für ein Teil von 50 Gramm aus medizinischem ABS zu 0,50 $ pro Teil im Standard: Reinraumspritzguss zu 0,58–0,63 $. Der Kostenunterschied ist in absoluten Zahlen moderat. Er ist gerechtfertigt, wenn die Alternative — eine kontaminierte Charge, eine regulatorische Feststellung oder ein Feldausfall — um Größenordnungen mehr kostet.

Welche Dokumente was belegen — und welches ein Auditor tatsächlich anfordert — steht in Dokumentation zur Konformität im medizinischen Spritzguss.

Dokumentation: Was Reinraumproduktion liefert

Das Dokumentationspaket für die Reinraumproduktion ist umfangreicher als beim Standard-Spritzguss — weil Reinheit und Rückverfolgbarkeit des Teils nachweisbar sein müssen, nicht nur vorhanden.

Dieses Dokumentationspaket ist so aufgebaut, dass es FDA-510(k)-Einreichungen, technische Dokumentationen für die CE-Kennzeichnung nach EU MDR und externe Audits nach ISO 13485 trägt. Es ist kein zusätzlicher Papieraufwand. Es ist der Nachweis, dass Ihr Teil unter kontrollierten Bedingungen gefertigt wurde — und bei einer behördlichen Inspektion ist er so wichtig wie das Teil selbst.

Ein Punkt wird oft übersehen: Der Raum hält auch Temperatur und Luftfeuchtigkeit fest, und genau das macht eine enge Maßangabe haltbar. Präzisionsspritzguss im Reinraum quantifiziert diesen Effekt.

Reinraum und steril sind nicht dasselbe

Ein Reinraum reduziert Partikelkontamination. Er sterilisiert nicht. Ein Teil, das in einem ISO-8-Reinraum gespritzt wurde, ist sauber — es hat kontrollierte Partikelniveaus —, aber es ist nicht steril. Sterilisation ist ein separater nachgelagerter Prozess: Ethylenoxid (EtO), Gammabestrahlung, Elektronenstrahl oder Dampfautoklav.

Teile, die eine Endsterilisation benötigen, müssen aus Materialien gespritzt werden, die mit dem Sterilisationsverfahren kompatibel sind:

• EtO: Die meisten Kunststoffe sind kompatibel; nach der Sterilisation ist eine Ausgasungszeit erforderlich
• Gamma: PP, PE und PS sind kompatibel; PTFE und POM degradieren; PC und ABS verfärben sich
• Autoklav (Dampf): PP und PC kompatibel; ABS und POM degradieren
• Elektronenstrahl: Ähnliche Kompatibilität wie Gamma; geringere Eindringtiefe

Die Materialauswahl für ein im Reinraum gespritztes Teil, das endsterilisiert wird, muss sowohl den Spritzgussprozess als auch das Sterilisationsverfahren berücksichtigen. Praktisch heißt das: Das Sterilisationsverfahren wird festgelegt, bevor das Werkzeug geschnitten wird. Wird es später geändert, ist die Materialentscheidung erneut zu prüfen, und in der Regel zieht das eine neue Erstmusterprüfung nach sich — die Werkzeuggeometrie selbst bleibt unverändert. Polycarbonat ist die übliche Wahl, wenn Transparenz und Schlagzähigkeit beide zählen — vierzehn reale Projekte und die Kompromisse bei der Sterilisation sind dort dokumentiert. Unser Qualitätssystem beschreibt, wie diese Entscheidungen aufgezeichnet und auditiert werden. Was sich gut spritzen lässt, lässt sich nicht zwingend gut sterilisieren — und umgekehrt.

Häufige Fragen

Brauche ich ISO 7 oder ISO 8 für mein Medizinprodukt-Teil?

ISO 8 reicht für die meisten Medizinprodukt-Komponenten — Diagnostikkassetten, Gehäuse von Arzneimittelabgabegeräten, Griffe chirurgischer Instrumente, Gehäuse von Patientenmonitoren. ISO 7 ist erforderlich für Implantatkomponenten, Teile, die in das sterile Feld gelangen, und Oberflächen optischer Qualität, bei denen ein einzelnes Partikel ein funktionaler Ausschuss ist. Wenn Sie unsicher sind, ist ISO 8 der sichere Standard für Medizintechnik — er deckt die Mehrheit der regulatorischen Anforderungen ab, ohne die erheblichen Kosten von ISO 7.

Garantiert Reinraumspritzguss null Kontamination?

Nein. Reinraumspritzguss begrenzt Kontamination innerhalb spezifizierter Grenzen — er beseitigt sie nicht. Ein ISO-8-Reinraum erlaubt bis zu 3.520.000 Partikel ≥0,5 μm pro Kubikmeter. Die Norm definiert ein akzeptables Niveau, nicht null. Teile, die bei einer bestimmten Partikelgröße null Kontamination verlangen, müssen zusätzlich zum Reinraumspritzguss einen Reinigungsprozess nach dem Spritzen festlegen — typischerweise Ultraschallreinigung, IPA-Abwischen oder Reinraumwäsche.

Sind Über- oder Insert-Spritzguss im Reinraum möglich?

Ja. Das Überspritzen von medizinischem TPE auf PC- oder ABS-Träger ist ein üblicher Reinraumprozess für Gerätedichtungen und Soft-Touch-Oberflächen. Insert-Spritzguss von Metallkomponenten erfolgt mit Einlegeteilen, die unter Reinraumbedingungen gereinigt und gehandhabt werden. Die zusätzliche Komplexität erhöht Zykluszeit und Kosten — typisch 20–35 % über Standard-Reinraumspritzguss —, aber der Prozess ist etabliert. Der Aufpreis entsteht nicht durch die Werkzeugtechnik, sondern durch die Handhabung: Ein Einlegeteil muss gereinigt in den Reinraum gelangen, dort vereinzelt und positionsgenau eingelegt werden, und jede dieser Tätigkeiten ist eine Personalbewegung im kontrollierten Bereich.

Lässt sich ein bestehendes Nicht-Reinraum-Programm auf Reinraumspritzguss umstellen?

Ja, aber es erfordert eine Requalifizierung. Das Werkzeug muss auf Reinraumstandard gereinigt werden, bevor es in die Reinraumumgebung gelangt. Die Prozessparameter müssen unter Reinraumbedingungen erneut validiert werden. Eine neue Erstmusterprüfung und ein neues Dokumentationspaket müssen erstellt werden. Der Zeitraum von der Entscheidung bis zur ersten Reinraum-Produktionscharge beträgt typisch 3–4 Wochen.

Was ist die kleinste Produktionsmenge für Reinraumspritzguss?

Es gibt kein formales Minimum. Wir fahren Reinraum-Prototypen- und Pilotchargen ab 500 Stück für Medizinprodukt-Programme. Die Kosten pro Teil sind bei kleinen Mengen wegen Rüstzeit und Umgebungsüberwachung höher — aber für Programme, in denen Reinraumspritzguss eine regulatorische Anforderung ist, gibt es keine Mengenschwelle, unterhalb derer die Anforderung verschwindet. Wenn Ihr Teil bei 500.000 Stück einen Reinraum braucht, braucht er bei 500 einen.

Reinraumspritzguss ist eine Fähigkeit, die ein bestimmtes Problem löst: Teile, bei denen Partikelkontamination einen Funktionsausfall, eine regulatorische Nichtkonformität oder ein Risiko für die Patientensicherheit verursacht. Er ist kein Stellvertreter für Qualität — Standard-Spritzguss in einem gut geführten Betrieb produziert hochwertige Teile. Er ist eine kontrollierte Umgebung für Teile, bei denen „sauber" eine funktionale Anforderung ist und keine kosmetische Vorliebe.
