Wenn 500 Teile besser sind als 5 Millionen — Kleinserien-Spritzguss

Ein Hardware-Startup, mit dem wir letztes Jahr gearbeitet haben, hatte ein Problem. Das Unternehmen hatte sein Produkt mit 50 SLA-gedruckten Prototypen validiert. Die Investoren waren zufrieden. Erste Kunden warteten. Für einen Pilotlaunch wurden 5.000 Einheiten gebraucht.

5.000 Einheiten im 3D-Druck hätten $22 pro Teil gekostet — und das Material war nicht das produktionsgerechte ABS, das für die Haltbarkeit der Snap-fit-Verbindungen nötig war. Ein Serienwerkzeug (H13-Stahl, 4-fach, Heißkanal) wurde mit $45.000 angeboten — das richtige Werkzeug für 500.000 Einheiten, aber $40.000 mehr, als sich für einen Pilotlauf mit 5.000 Einheiten rechtfertigen ließ.

Die Lösung war ein P20-Werkzeug mit einer Kavität für $4.500 — 5.000 Teile zu $1,80 pro Stück. $13.500 insgesamt, gegenüber $110.000 für 3D-Druck. Und jedes Teil war im tatsächlichen Produktionsmaterial und in Produktionstoleranzen gespritzt.

Genau diesen Bereich besetzt Kleinserien-Spritzguss — die Lücke zwischen Prototypenbau und Großserie. Er ist eine der am häufigsten missverstandenen Optionen in der Fertigung, und für das passende Projekt der kostengünstigste Weg, echte Teile in die Hände echter Nutzer zu bringen.

Was zählt als „Kleinserie“?

Im Spritzguss werden Stückzahlkategorien über die Werkzeuginvestition definiert, die sie rechtfertigen:

Kleinserien-Spritzguss — der Bereich von 500 bis 100.000 Teilen — ist der Bereich, in dem Werkzeugentscheidungen im Verhältnis zur Teilemenge die größten finanziellen Konsequenzen haben. Ein Werkzeug für $5.000, über 5.000 Teile amortisiert, addiert $1,00 pro Teil. Ein Werkzeug für $45.000 über dieselben 5.000 Teile addiert $9,00 pro Teil. Die Wahl der Werkzeugstrategie entscheidet, ob das Programm profitabel ist.

Die drei Werkzeugoptionen

1. Aluminiumwerkzeuge (Prototyp & Brücke)

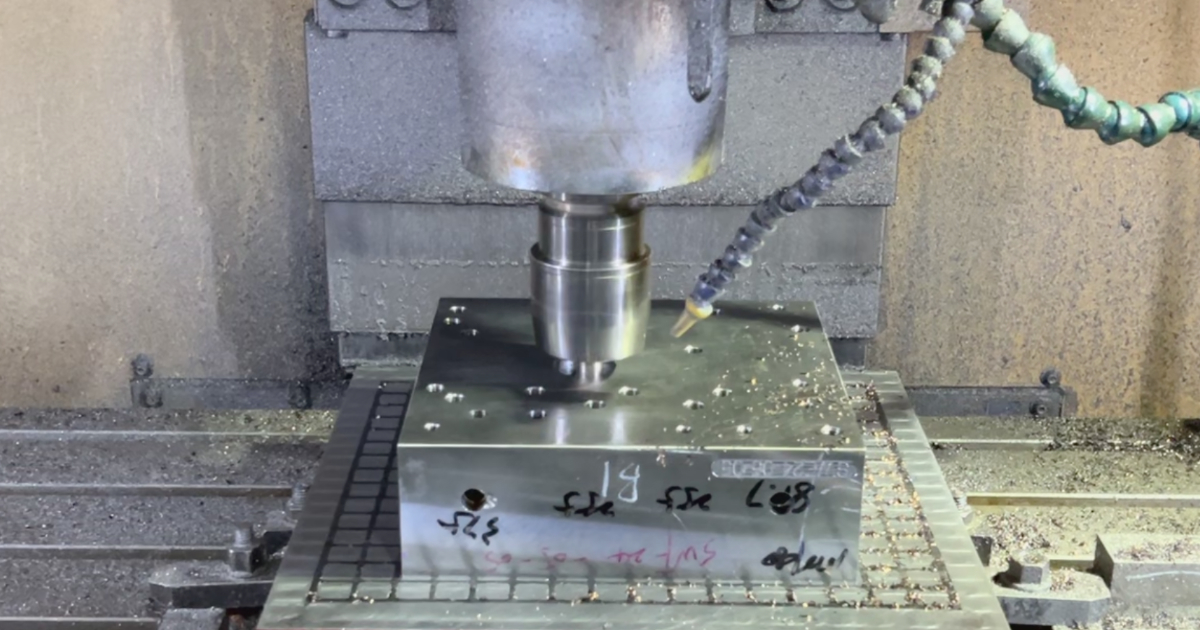

Aluminiumwerkzeuge (typischerweise 7075-T6, Flugzeugaluminium) werden direkt aus dem Block gefräst — keine Härtung, keine EDM-Bearbeitung, keine Politur über eine Grundoberfläche hinaus. Das Material zerspant sich drei- bis fünfmal schneller als Stahl.

Wann Aluminium sinnvoll ist: Sie brauchen 200–2.000 Teile schnell, in einem nicht abrasiven Material, und die Oberflächengüte ist unkritisch. Aluminiumwerkzeuge sind der schnellste Weg zu echten spritzgegossenen Teilen.

Wann nicht: Bei jedem glasfasergefüllten, mineralgefüllten oder flammgeschützten Material. Aluminium hält dem abrasiven Verschleiß durch Glasfaserverstärkung nicht stand — Anguss und Trennebene erodieren innerhalb weniger tausend Schuss, was Grat und Maßdrift erzeugt.

2. P20-Weichwerkzeug (Brücke & Kleinserienproduktion)

P20 ist ein vorvergüteter Werkzeugstahl mit 28–32 HRC — hart genug, um Maßtoleranz über zehntausende Zyklen zu halten, weich genug, um ohne nachträgliche Wärmebehandlung wirtschaftlich zerspanbar zu sein.

P20 ist die Standardwahl für Brückenwerkzeuge — ein Werkzeug, das nach Produktionsstandards gebaut ist, aber ohne die vollständige Härtung und Politur eines H13-Serienwerkzeugs. Die Teile daraus sind maßlich identisch mit dem, was ein H13-Werkzeug erzeugen würde. Der Unterschied liegt in der Standzeit und im maximal erreichbaren Poliergrad.

Die Brückenwerkzeug-Strategie: Starten Sie mit einem P20-Werkzeug für Pilotlaunch und Anlaufproduktion. Wenn das Produkt anläuft und die Stückzahlen 50.000 Einheiten übersteigen, beauftragen Sie ein H13-Mehrfachwerkzeug für die langfristige Serienfertigung. Das P20-Werkzeug wird zur Reserve — fällt das H13-Werkzeug für Wartung aus, läuft die Produktion ohne Unterbrechung auf dem P20-Werkzeug weiter.

3. H13-Serienwerkzeug

Mit 48–52 HRC gehärtet ist H13 der Branchenstandard für die Großserie. Es ist keine Kleinserienoption — Werkzeugkosten und Lieferzeit rechtfertigen sich nur über Stückzahlen, bei denen der Stückkostenvorteil von Mehrfachwerkzeug und Heißkanal die Werkzeuginvestition überwiegt. Wer H13 versteht, versteht aber auch, wofür er bei der Wahl von P20 nicht bezahlt.

Kleinserien-Spritzguss vs. 3D-Druck

Der entscheidende Vergleich ist nicht der Preis, der zuerst genannt wird. Es ist das Teil, das am Ende dabei herauskommt.

Wann Kleinserien-Spritzguss gewinnt

Sie brauchen Materialeigenschaften in Produktionsqualität. 3D-gedruckte Teile — auch hochwertige SLS- oder MJF-Teile — haben nicht dieselben mechanischen Eigenschaften wie spritzgegossene Teile. Die Schichthaftung erzeugt anisotrope Festigkeit. Snap-fits, die am gedruckten Prototyp funktionieren, versagen am spritzgegossenen Teil, weil sich das Material anders verhält. Wenn Ihr Teil Snap-fits, Filmscharniere, Presssitze oder Gewindeeinsätze hat, müssen Sie mit spritzgegossenen Teilen im tatsächlichen Produktionsmaterial testen.

Sie brauchen mehr als 100 Teile. Der Punkt, ab dem Spritzguss billiger wird als 3D-Druck, hängt von der Teilegeometrie ab, liegt aber bei den meisten Teilen im Bereich von 50–200 Gramm irgendwo zwischen 50 und 200 Einheiten. Über 500 Einheiten ist Spritzguss fast immer billiger — und der Abstand wächst mit jeder weiteren Einheit.

Sie brauchen eine gleichbleibende Oberflächengüte. Schichtlinien sind der additiven Fertigung inhärent. Nachbearbeitung (Dampfglätten, Strahlen, Lackieren) kann sie reduzieren, aber die grundlegende geschichtete Oberflächentopologie nicht beseitigen. Spritzguss erzeugt die Oberflächengüte des Werkzeugs — von VDI 45 matt bis SPI A-1 optischer Spiegel.

Sie müssen Ihren Produktionsprozess validieren. Wenn Ihr Endziel die Großserienfertigung im Spritzguss ist, erlaubt Ihnen der Kleinserien-Spritzguss, Werkzeugkonstruktion, Materialauswahl, Angussposition und Prozessparameter an einem echten Werkzeug zu validieren, bevor Sie sich auf ein Mehrfach-Serienwerkzeug festlegen. Erkenntnisse aus einem P20-Werkzeug für $5.000 können am Serienwerkzeug $50.000 sparen.

Wann 3D-Druck gewinnt

Sie brauchen weniger als 50 Teile und diese sind geometrisch einfach. Bei sehr kleinen Stückzahlen lassen sich die Werkzeugkosten des Spritzgusses nicht amortisieren.

Ihr Design ändert sich noch. Wenn Sie bei Revision 12 eines Teils sind und nächste Woche Revision 13 erwarten, bauen Sie kein Werkzeug. Bleiben Sie beim 3D-Druck, bis das Design eingefroren ist. Ein Werkzeug ist eine Festlegung auf eine Geometrie — ein Werkzeug nach dem Bau zu ändern kostet Geld und Zeit.

Ihre Teilegeometrie lässt sich nicht spritzgießen. Teile mit inneren Gitterstrukturen, konturnahen Kühlkanälen oder Geometrien, die sich physikalisch nicht aus einem zweiteiligen Werkzeug entformen lassen, können tatsächlich additive Fertigung erfordern. Aber diese Fälle sind seltener, als die meisten Konstrukteure glauben — ein erfahrener Werkzeugkonstrukteur kann oft eine spritzbare Alternative vorschlagen, die dieselbe Funktion erfüllt.

Die Kostenaufstellung

Hier ist ein echter Kostenvergleich für ein repräsentatives Teil — ein Gerätegehäuse von etwa 120 × 80 × 25mm, gespritzt in ABS:

Bei 5.000 Einheiten: Das P20-Werkzeug liefert Teile zu $14.500 Gesamtkosten — $75.500 weniger als 3D-Druck. Das Aluminiumwerkzeug ist etwas billiger, lässt aber keine Reserve für Nachbestellungen.

Bei 50.000 Einheiten: Das H13-Mehrfachwerkzeug wird zur wirtschaftlichsten Option. Das P20-Werkzeug bleibt mit $88.000 konkurrenzfähig — und wäre die richtige Wahl für die Pilotphase gewesen, die den Markt belegt, bevor die H13-Investition erfolgt.

Die Strategie ist nicht, eine Werkzeugbauart zu wählen und dabei zu bleiben. Die Strategie ist, das Werkzeug an die aktuelle Phase des Produktlebenszyklus anzupassen und zu wechseln, wenn die Wirtschaftlichkeit die nächste Investition rechtfertigt.

Was ist mit Insert-Spritzguss und Umspritzung in Kleinserien?

Beides ist in Kleinserien möglich — mit einigen Einschränkungen.

Insert-Spritzguss (Metallkomponenten — Gewindeeinsätze, Buchsen, Kontakte — vor dem Spritzen in das Werkzeug einlegen) erfordert mindestens ein P20-Werkzeug. Die zusätzliche Komplexität des Einlegens und das Risiko, dass sich der Einleger beim Spritzen verschiebt, machen Aluminiumwerkzeuge in der Regel ungeeignet. Insert-Spritzguss in Kleinserien ist üblich für Medizinproduktkomponenten und Elektronikgehäuse mit Gewinde-Montagepunkten.

Umspritzung in Kleinserien erfolgt typischerweise über Insert-Overmolding oder Zweischritt-Spritzguss statt über ein eigenes 2K-Drehtellerwerkzeug. Das Trägerteil wird auf einer Maschine gespritzt und dann auf eine zweite Maschine umgesetzt, wo das Umspritzmaterial eingespritzt wird. Das vermeidet die Kosten eines 2K-Drehtellerwerkzeugs von $30.000+ bei identischer Teilequalität. Die Zykluszeit ist länger — zwei Spritzzyklen statt einem —, aber in Kleinserien überwiegt die Werkzeugkosteneinsparung den Zykluszeitnachteil.

Von der Kleinserie zur Serie skalieren

Der Brückenwerkzeug-Ansatz folgt einer bewussten Reihenfolge:

1. Pilotphase (500–5.000 Einheiten): P20-Einfachkavitäten-Werkzeug. Schnell am Markt. Geringes finanzielles Risiko. Belegt Design und Markt.
2. Ramp-up-Phase (5.000–50.000 Einheiten): Dasselbe P20-Werkzeug produziert weiter. Ist die Nachfrage stabil, beginnt die Planung des H13-Serienwerkzeugs.
3. Serienphase (50.000+ Einheiten): H13-Mehrfachwerkzeug mit Heißkanal beauftragen. Produktion auf das neue Werkzeug umstellen. Das P20-Werkzeug als Reservekapazität behalten.

Bei jedem Übergang stützt sich die Entscheidung für die nächste Werkzeugstufe auf echte Marktdaten — nicht auf Prognosen. Das ist die finanzielle Logik des Brückenwerkzeugs: Sie zahlen in der frühen Phase etwas mehr pro Teil, dafür binden Sie sich nicht an ein Werkzeug für $40.000, bevor Sie wissen, ob sich das Produkt verkauft.

Häufige Fragen

Wie hoch ist die Mindestbestellmenge für Kleinserien-Spritzguss?

Es gibt keine formale Mindestmenge. Wir fahren Prototypchargen ab 500 Stück. Unter 500 Stück werden die Stückkosten von der Rüstzeit dominiert (Materialtrocknung, Maschinenrüstung, Erstmusterprüfung), und 3D-Druck kann wirtschaftlicher sein. Über 500 Stück ist Spritzguss fast immer billiger.

Kann ich mein Aluminium-Prototypenwerkzeug für die Serie nutzen?

Aluminiumwerkzeuge haben eine begrenzte Lebensdauer — typischerweise 5.000–20.000 Schuss, abhängig von Material und Teilegeometrie. Übersteigt Ihr Produktionsvolumen die Reststandzeit des Werkzeugs, brauchen Sie ein Stahlwerkzeug. Ein Aluminiumwerkzeug über seine nutzbare Lebensdauer hinaus zu fahren, erzeugt Maßdrift und Grat, die sich durch keine Prozessanpassung mehr korrigieren lassen.

Wie schnell bekomme ich Kleinserienteile?

Ab Dateifreigabe: Aluminiumwerkzeuge liefern T1-Muster in 7–14 Tagen. P20-Werkzeuge liefern T1-Muster in 15–25 Tagen. Serienteile werden 5–10 Tage nach Musterfreigabe versandt. Der gesamte Zeitraum von der Datei bis zur ersten Serienlieferung beträgt bei P20-Werkzeugen typischerweise 3–5 Wochen.

Brauchen Kleinserienwerkzeuge Wartung?

Ja. Alle Spritzgusswerkzeuge brauchen Wartung. Bei P20-Werkzeugen in Kleinserien (unter 50.000 Schuss) ist der Aufwand minimal — Werkzeug zwischen den Produktionsläufen reinigen und prüfen, Auswerferstifte auf Funktion kontrollieren, Kühlkanäle auf Verstopfung prüfen. Der Wartungsaufwand steigt mit der Schusszahl.

Kann man ein Aluminium- oder P20-Werkzeug später zu einem Serienwerkzeug umbauen?

Ein Aluminiumwerkzeug lässt sich nicht in Stahl umwandeln. Ein P20-Werkzeug kann geändert werden — Kavitäten können nachbearbeitet, Angüsse angepasst, die Kühlung verbessert werden —, aber es lässt sich nach der Bearbeitung nicht auf H13-Niveau härten. Für Programme, die mit P20 starten und auf die volle Serie skalieren, ist der übliche Weg, ein neues H13-Werkzeug auf Basis der validierten P20-Werkzeugkonstruktion zu beauftragen und dabei alle Erkenntnisse aus der Pilotphase einzuarbeiten.

Kleinserien-Spritzguss existiert, weil die Lücke zwischen „50 drucken“ und „500.000 spritzen“ der Bereich ist, in dem die meisten Hardwareprodukte leben — zumindest eine Zeit lang. Die richtige Werkzeugstrategie ist in dieser Phase die, die das finanzielle Risiko minimiert und gleichzeitig Teile liefert, die echt genug zum Verkaufen, echt genug zum Testen und echt genug zum Lernen sind.

Reichen Sie Ihre Teiledatei für eine kostenlose DFM-Prüfung und ein Angebot für Kleinserien-Spritzguss ein →
