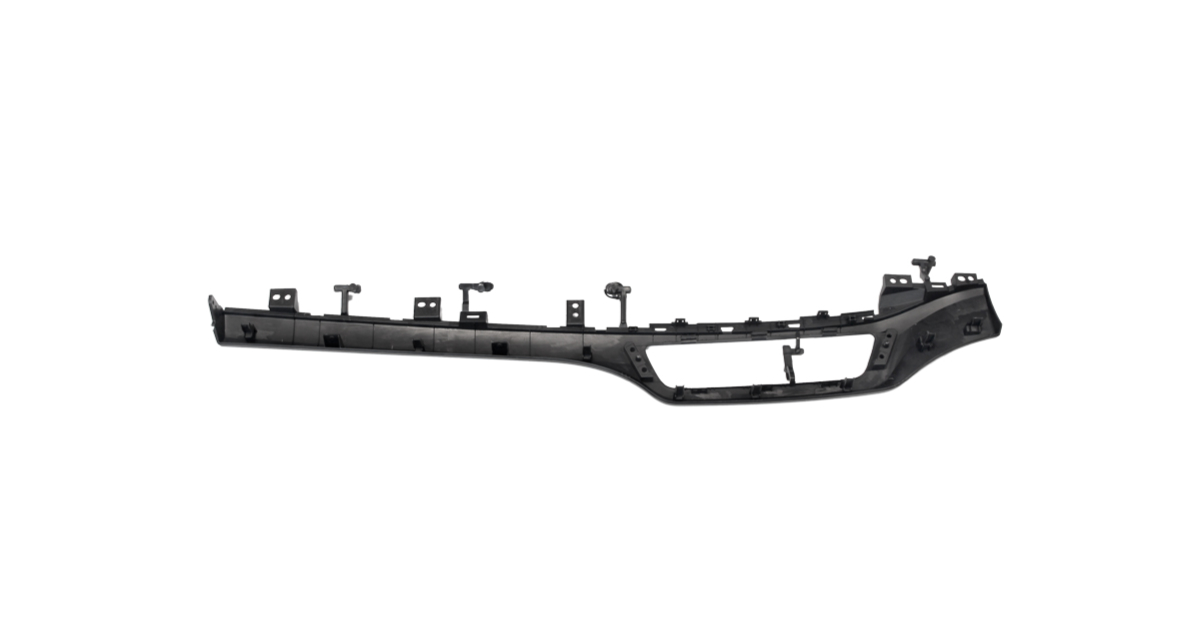

Kunststoffspritzguss für die Automobilindustrie — PPAP, Toleranzen und Werkstoffspezifikationen

Kunststoffteile im Automobil arbeiten in einer Umgebung, die Unterhaltungselektronik nie sieht. Komponenten im Motorraum durchlaufen bei jeder Fahrt einen Zyklus von -40 °C Kälteprüfung bis 120 °C Betriebstemperatur. Innenraum-Verkleidungsteile überstehen 1.000 Stunden UV-Bewitterungstest. Halterungen und Strukturbauteile tragen über die 15-jährige Lebensdauer des Fahrzeugs Dauerlast. Und jedes einzelne Teil — von der Türgriffblende bis zum Motorabdeckungs-Halter — wird von einem Dokumentationspaket gestützt, das Werkstoff-, Prozess- und Maßdaten bis zur konkreten Produktionscharge, auf der konkreten Maschine, an dem konkreten Tag der Fertigung zurückführt.

Das ist kein Standard-Spritzguss mit zusätzlichem Papierkram. Es ist eine andere Produktionsdisziplin — definiert durch den Production Part Approval Process (PPAP), Advanced Product Quality Planning (APQP) und die Materialberichtspflichten des International Material Data System (IMDS).

Dieser Leitfaden beschreibt, was Automobilingenieure und Einkäufer bei der Beschaffung von spritzgegossenen Kunststoffteilen für Automobilanwendungen wissen müssen — von den Werkzeuganforderungen über die Dokumentation bis zur Produktionsvalidierung.

Warum Automobil-Spritzguss anders ist

Drei Dinge unterscheiden den Automobil-Spritzguss vom allgemeinen industriellen Spritzguss:

1. Die Dokumentation ist Teil des Produkts. In der Unterhaltungselektronik ist ein gutes Teil ein Teil, das passt und funktioniert. Im Automobil ist ein gutes Teil ein Teil, das passt, funktioniert und durch eine vollständige Dokumentationskette belegt ist, die ein OEM-Auditor in weniger als zehn Minuten nachvollziehen kann. Ist das Teil perfekt und das PPAP-Paket unvollständig, ist das Teil nicht annehmbar.

2. Die Validierung findet vor der Produktion statt, nicht währenddessen. APQP verlangt, dass der Produktionsprozess validiert wird — nicht die Teile, sondern der Prozess —, bevor eine einzige Serieneinheit versandt wird. Prozessfähigkeitsstudien (Cpk), Messsystemanalyse (MSA) und Control Pläne werden in der Vorserienphase abgeschlossen und freigegeben. Die Serie startet, wenn der Prozess nachweislich fähig ist — nicht umgekehrt.

3. Der Werkstoff muss berichtet werden, nicht nur spezifiziert. Nach der EU-Altfahrzeugrichtlinie (ELV) und vergleichbaren Regelwerken muss jeder Stoff in jeder Komponente eines in Europa verkauften Fahrzeugs über IMDS gemeldet werden. Der Verarbeiter muss nicht nur das Basisharz melden, sondern die genaue Type, das Farbmittel, den UV-Stabilisator, das Flammschutzmittel und jedes weitere Additiv — mit CAS-Nummer und Gewichtsanteil.

PPAP Level 3: Was verlangt wird

PPAP (Production Part Approval Process) ist das Industriestandard-Rahmenwerk der Automotive Industry Action Group (AIAG), mit dem nachgewiesen wird, dass ein Lieferant Teile dauerhaft nach Kundenspezifikation fertigen kann. Es gibt fünf Einreichungsstufen. Level 3 ist der Standard für neue Automobil-Serienteile.

Die 18 Elemente einer PPAP-Einreichung

Eine Einreichung nach Level 3 verlangt, dass die Elemente 1–18 beim Kunden eingereicht werden. Eine Einreichung nach Level 4 verlangt die Elemente 1–18 plus den Warrant, aber nicht die Musterteile. Level 5 enthält alles plus eine Prüfung vor Ort beim Lieferanten.

Was PPAP für den Verarbeiter bedeutet

Für den Spritzgießer bedeutet PPAP Level 3:

• Serienlauf mit Serienbedingungen. Die PPAP-Einreichung muss aus einem serienrepräsentativen Lauf entstehen — typisch 300–500 aufeinanderfolgende Schüsse — auf der Serienmaschine, mit dem Serienwerkzeug, vom Serienbediener, aus der Serienmaterialcharge. Aus einem Prototypenlauf lässt sich kein PPAP erstellen.
• Dokumentierte Prozessparameter. Einspritzdruck, Nachdruck, Massetemperatur, Werkzeugtemperatur, Kühlzeit und Zykluszeit werden für jeden Schuss des Einreichungslaufs aufgezeichnet und als freigegebenes Prozessfenster gesperrt.
• Statistische Fähigkeit. Für jedes Maß, das auf der Zeichnung als SC (Significant Characteristic) oder CC (Critical Characteristic) gekennzeichnet ist, muss der Cpk ≥ 1,33 für SC und ≥ 1,67 für CC betragen. Fällt der Cpk unter diese Schwellen, ist der Prozess nicht fähig, und die Produktion darf erst weiterlaufen, wenn eine Korrekturmaßnahme umgesetzt und erneut validiert wurde.
• Maßbericht. Jedes Maß der Zeichnung wird an jedem Musterteil gemessen — nicht nur die wenigen kritischen. Ein Teil mit 120 Maßen auf der Zeichnung erfordert 120 Messungen pro Musterteil.

Ein vollständiges PPAP-Paket nach Level 3 umfasst für ein Spritzgussteil mittlerer Komplexität typisch 80–120 Seiten und erfordert zusätzlich zur Werkzeuglieferzeit 3–5 Wochen Vorbereitungszeit.

APQP: Das Rahmenwerk hinter PPAP

APQP (Advanced Product Quality Planning) ist der strukturierte Prozess, der zur PPAP-Einreichung führt. Es ist eine fünfphasige Methodik vom Programmkonzept bis zum Produktionsfeedback.

Phase 1–3 sind abgeschlossen, bevor das Werkzeug bestellt wird. Phase 4 ist die PPAP-Einreichung selbst. Phase 5 läuft über die gesamte Programmlaufzeit weiter.

Das Kernprinzip: APQP endet nicht mit der PPAP-Freigabe. Phase 5 verlangt laufende Überwachung und dokumentierte Nachweise, dass der Prozess beherrscht bleibt. Driftet der Cpk auf einem signifikanten Merkmal unter 1,33, muss der Lieferant eine Korrekturmaßnahme einleiten — auch wenn jedes geprüfte Teil noch innerhalb der Spezifikation liegt. Der Prozess muss fähig bleiben, nicht nur die Teile.

IMDS: Was gemeldet werden muss

Das International Material Data System (IMDS) ist die Datenbank der Automobilindustrie, in der jeder Stoff in jeder Komponente jedes Fahrzeugs erfasst wird. Sie entstand zur Umsetzung der EU-Altfahrzeugrichtlinie (2000/53/EG) und der REACH-Verordnung (EG 1907/2006) und ist heute für praktisch jeden Automobil-OEM weltweit Pflicht.

Für den Spritzgießer bedeutet IMDS-Reporting:

Jeder Bestandteil muss deklariert werden. Ein Teil aus PA66-GF30 wird nicht als „PA66-GF30" gemeldet. Es wird gemeldet als:

• PA66-Basispolymer — CAS-Nummer 32131-17-2 — 67 % der Masse
• Glasfaser — CAS-Nummer 65997-17-3 — 30 % der Masse
• Wärmestabilisator — CAS-Nummer spezifisch für das Additiv — 2 % der Masse
• Ruß-Masterbatch — CAS-Nummer 1333-86-4 — 1 % der Masse

Jeder Stoff muss als Anteil am Gesamtgewicht des Teils aufgeführt werden, und die Summe muss 100 % ergeben. Steht ein Stoff auf der REACH-Kandidatenliste oder der GADSL (Global Automotive Declarable Substance List), muss er gekennzeichnet werden. Überschreitet er die Berichtsschwelle (typisch 0,1 % der Masse), muss er begründet werden.

Die IMDS-Einreichung muss angenommen sein, bevor das PPAP freigegeben werden kann. Die meisten OEMs unterzeichnen den Part Submission Warrant erst, wenn der IMDS-Status im System „Accepted" zeigt. Eine IMDS-Ablehnung — selbst wegen eines formalen Fehlers wie einer falschen Materialklassifizierung — blockiert den gesamten PPAP-Zeitplan.

Maßtoleranzen: Was das Automobil verlangt

Automobil-Toleranzen sind in der Regel enger als im industriellen Spritzguss — nicht weil die Teile von Natur aus präziser sind, sondern weil die Toleranz je Funktion spezifiziert wird statt je Prozessfähigkeit. Die Grundlagen dazu, welche Toleranzen ein Werkzeug überhaupt halten kann, stehen im Leitfaden Spritzguss-Toleranzen.

GD&T ist Standard, nicht optional. Automobilzeichnungen verwenden Form- und Lagetoleranzen (GD&T) nach ASME Y14.5 oder ISO 1101. Position, Flächenprofil und Rechtwinkligkeit sind gängige Angaben auf Zeichnungen spritzgegossener Teile. Werkzeugkonstrukteur und Qualitätsingenieur müssen GD&T lesen und Werkzeug sowie Prüfplan entsprechend auslegen.

Das Werkzeug muss die werkstoffspezifische Schwindung abbilden. PA66-GF30 schwindet in Fließrichtung etwa 0,3–0,5 % und quer dazu 0,8–1,2 % — der Werkstoff ist anisotrop, und der Unterschied ist erheblich. Die Kavität wird um den Schwindungsfaktor über das Nennmaß des Teils hinaus bearbeitet, aber der Schwindungsfaktor ist keine einzelne Zahl — er ändert sich mit Wandstärke, Anspritzlage und Prozessparametern. Eine Füllsimulation mit Schwindungskompensation ist bei JBRplas für alle Automobilwerkzeuge Standard.

Automobilgerechte Werkstoffe

Die Werkstoffspezifikation auf einer Automobilzeichnung nennt in der Regel sowohl die Performance-Norm als auch die konkrete Type. Gängige automobilgerechte Werkstoffe für den Spritzguss:

Anforderungen an die Materialzertifizierung für PPAP:

• Materialzeugnis des Lieferanten je Charge
• Mechanische Prüfergebnisse (Zugfestigkeit, Bruchdehnung, Biegemodul, Schlagzähigkeit) nach ISO oder ASTM
• Thermische Prüfergebnisse (HDT, Vicat) für wärmebeanspruchte Teile
• Chemikalienbeständigkeitsnachweis für kraftstoff-, öl- und fluidbeanspruchte Teile
• IMDS-Einreichung mit vollständiger Stoffoffenlegung
• Bei Sichtteilen: Farbmessdaten aus dem Spektralphotometer (ΔE < 1,0 gegenüber Master)

Werkzeuganforderungen für das Automobil

Automobil-Serienwerkzeuge werden anders spezifiziert als Werkzeuge für den allgemeinen industriellen Bedarf:

Anforderungen an Mehrfachwerkzeuge im Automobil: Bei Mehrfachkavitäten wird jede Kavität für PPAP-Zwecke als eigener Produktionsstrom behandelt. Maßdaten werden je Kavität berichtet, nicht gemittelt. Liefert Kavität 3 Teile mit Cpk 1,29, während die Kavitäten 1, 2 und 4 bei Cpk 1,45+ liegen, muss Kavität 3 korrigiert werden, bevor das PPAP freigegeben werden kann — auch wenn alle vier Kavitätsmittelwerte die Anforderung übertreffen. Unser Werkzeugbau spezifiziert Stahlgüte, Standzeit und Kühlung für jedes Werkzeug in genau dieser Form.

Produktionsvalidierung und laufende Anforderungen

Die PPAP-Freigabe ist nicht das Ende der Qualitätsanforderungen. Sie ist der Beginn der Qualitätsüberwachung in der Serie.

Anforderungen an Automobil-Verarbeiter nach der PPAP-Freigabe:

• SPC auf kritischen Merkmalen. Regelkarten werden je Schicht geführt. Der Cpk wird regelmäßig neu berechnet.
• Jährliche Revalidierung. Vollständiger Maßbericht und Fähigkeitsstudie werden für aktive Programme jährlich wiederholt.
• Änderungsmanagement. Jede Änderung an Werkstoff, Prozess, Werkzeug oder Produktionsstandort erfordert eine Kundenbenachrichtigung. Wesentliche Änderungen (Materialsubstitution, Werkzeugumbau, Maschinenumzug) können eine neue PPAP-Einreichung erfordern.
• Aufbewahrung von Aufzeichnungen. PPAP-Dokumentation, Produktionsaufzeichnungen und Materialzeugnisse werden über die Programmlaufzeit zuzüglich der Fahrzeug-Nutzungsdauer aufbewahrt — typisch 15–20 Jahre.
• Layered Process Audit (LPA). Regelmäßige Audits durch Schichtführung, Engineering und Management, um zu prüfen, dass der Control Plan exakt wie geschrieben befolgt wird.

Häufige Fragen

Haben Sie Erfahrung mit spezifischen OEM-Anforderungen?

JBRplas hat spritzgegossene Komponenten für Automobilprogramme mit PPAP-Level-3-Dokumentation geliefert, darunter Teile für Tier-1-Zulieferer von Ford-, GM- und europäischen OEM-Programmen. Jeder OEM hat eigene Anforderungen, dokumentiert im jeweiligen Supplier Quality Manual — wir prüfen diese in der Angebotsphase und bestätigen die Erfüllung vor der Kalkulation.

Können Sie das IMDS-Reporting übernehmen?

Ja. Wir reichen IMDS-Daten für jedes Automobilprogramm ein, in dem sie gefordert sind. Die Einreichung entsteht in der PPAP-Phase auf Basis der Stoffoffenlegung des Materiallieferanten, und wir begleiten sie bis zum Status „Accepted".

Was ist Ihre typische Lieferzeit für ein Automobilprogramm?

Die Werkzeuglieferzeit für ein Automobil-Serienwerkzeug (H13, mit vollständigem PPAP-Dokumentationspaket) beträgt typisch 35–50 Arbeitstage von der Konstruktionsfreigabe bis T1. Der PPAP-Einreichungslauf und die Erstellung des Dokumentationspakets benötigen typisch weitere 3–5 Wochen nach der Maßfreigabe. Gesamtzeit von der Konstruktionsfreigabe bis zur PPAP-Einreichung: etwa 10–14 Wochen.

Bieten Sie PPAP auch für Programme außerhalb des Automobilbaus an?

Ja. PPAP stammt zwar aus dem Automobilbau, die Methodik wird aber zunehmend in Lieferketten für Medizinprodukte, Luftfahrt und Industrieanlagen eingesetzt. Wir können PPAP-konforme Dokumentationspakete (Maßbericht, Fähigkeitsstudie, Materialzeugnis, Control Plan) für jedes Programm bereitstellen, das sie verlangt. Der Umfang wird in der Angebotsphase festgelegt.

Können Sie ein PPAP-Paket für ein bestehendes Werkzeug erstellen, das ursprünglich nicht nach PPAP-Standard dokumentiert wurde?

Das ist möglich, erfordert aber einen Produktionslauf auf dem bestehenden Werkzeug mit vollständigem Maßbericht, Fähigkeitsstudie und Materialzeugnis. Wurde das Werkzeug nicht nach PPAP-Standard gebaut, können die Maßdaten Probleme aufdecken, die eine Werkzeugkorrektur erfordern. Wir empfehlen eine Maßprüfung am bestehenden Werkzeug, bevor Sie sich zu einer vollständigen PPAP-Einreichung verpflichten.

Automobil-Spritzguss ist kein anderes Fertigungsverfahren. Es ist dasselbe Verfahren — ausgeführt mit einem Maß an Dokumentation, Validierung und Prozessbeherrschung, das jede Produktionsentscheidung auditierbar macht. Für Einkäufer und Ingenieure, die Automobil-Kunststoffteile beschaffen, lautet die Frage nicht „Kann dieser Lieferant das Teil spritzen?", sondern „Kann dieser Lieferant mit Daten belegen, dass er jede Produktionscharge korrekt gefertigt hat?"
